PCT서류작성-국제출원서류 작성내용 및 요령 : PCT를 이용하면 보다 간편하고 쉽고 저렴하게 해외출원 절차를 밟을 수 있습니다.
국제출원서류 작성내용 및 요령

도면


(1) 일반적 사항

여백은 적어도 용지의 상단 및 좌단에 25mm, 우단에 15mm, 하단에 10mm를 둔다.

도면의 각 용지에는 번호를 붙인다. 번호는 사선으로 구분된 2개의 아라비아숫자로 이루어지며, 사선으로 구분된 좌측에는 용지의 번호를, 우측에는 용지의 합계수를 용지(여백부분 제외)의 상단 중앙에 표시한다.

도면에는 이해를 위해 꼭 필요한 '물'·'증기'·'개'·'폐'·'AB의 절단면' 등의 단어 또는 어구를 제외하고는 문자를 기재하여서는 안된다.

도면은 지워지지 않는 짙은 흑색을 사용하여 균일한 두께와 선명한 선으로 착색없이 작성한다.

절단면은 평행사선으로 표시하되, 인용부호 및 인출선의 판독에 방해가 되지 않도록 표시한다.

도면의 3분의2 선축적에 의한 사진복제를 한 경우에도 모든 세부가 쉽게 식별될 수 있을 정도의 크기와 명료성을 가지도록 작성한다.

도면의 척도를 표시하는 경우에는 도식을 이용하여 표시한다.

도면에 기재하는 모든 숫자·문자 및 인출선은 간결하고 명확한 것으로 한다.

도면 중의 모든 선은 원칙적으로 제도용구를 사용하여 긋는다.

도면의 각 요소는 다른 비율을 사용하는 것이 그 도면을 이해하기 위해서 꼭 필요한 경우를 제외하고는, 도면 중의 다른 요소와 같은 비율로 그려야 한다.

숫자 및 문자의 크기는 세로 3.2mm이상으로 한다.

2 이상의 도면이 있는 경우에는 각 도면별로 용지의 번호와는 관계없이 아라비아숫자로 일련번호를 붙인다.

도면에는 발명의 설명에 사용하지 아니한 인용부호를 기재하여서는 안된다.

도면에 다수의 인용부호를 사용하는 경우에는, 모든 인용부호와 그에 대응하는 부분의 목록을 기재한 별지를 첨부하는 것이 바람직하다.

(2) 작성시 유의사항

발명의 설명, 청구범위, 요약서와 구별되는 별도의 Page번호 기입(중앙 상단 또는 하단)
예) 도면이 5Page인 경우 : 1/5, 2/5, 3/5, 4/5, 5/5

Page번호와 별도로 각각의 도면마다 도면번호 기입
예) Fig.1, Fig.2, Fig.3, Fig.4

영어단어 기준 50~150字 이내로 작성

도면을 가로로 배열할 경우, 반드시 도의 상단을 용지의 좌측으로 향하도록 표시

도면에 포함되어있는 숫자 및 문자의 크기는 반드시 세로 3.2㎜이상
- 축소복사하는 경우에도 식별가능하도록 선명하게 작성

용지 테두리는 표시하지 않음

용지여백(상:2.5㎝, 하:1㎝, 좌:2.5㎝, 우:1.5㎝)

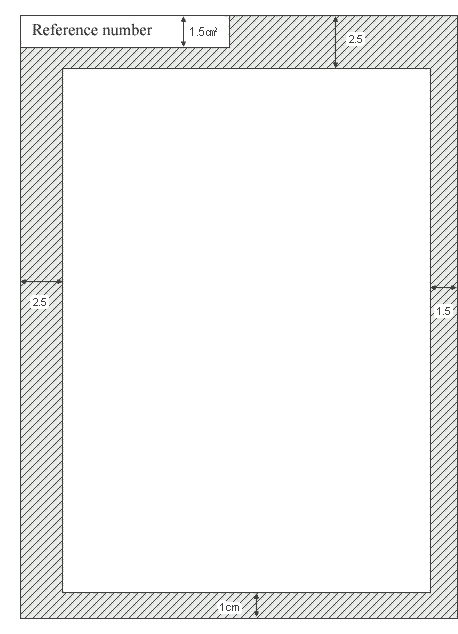

작성시 유의사항 그림 예시

< 도면 Sample 1 >



도면 샘플 그림 예시
